Puertos
internos
Puerto
AGP ( Accelerated Graphics Port)
El puerto AGP se utiliza
exclusivamente para conectar tarjetas gráficas, y debido a su arquitectura sólo
puede haber una ranura. Dicha ranura mide unos 8 cm y se encuentra a un lado de
las ranuras PCI.
Puerto
PCI
PCI-E 16X es usado
mayormente para conectar tarjetas gráficas. PCI Express en 2006 es percibido
como un estándar de las placas base para PC, especialmente en tarjetas
gráficas. Marcas como ATI Technologies y nVIDIA entre otras tienen tarjetas
gráficas en PCI Express.
Puerto
IDE
IDE es un conector y sirve
para el disco duro. Recibe el nombre oficial de interfaz ATA del grupo X3T10
del instituto ANSI. Por regla general vienen dos conectores IDE en la tarjeta
madre. Los conectores IDE se identifican por tener 40 patas macho en 2 hileras
de 20 cada una con una pata faltante a la mitad de la hilera. Los conectores
pueden tener un conector intermedio adicional para poder conectar dos unidades
de disco.

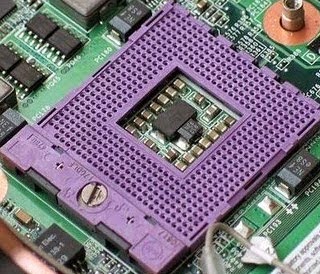

Zócalo
del procesador
El zócalo o socket es un sistema
electromecánico de soporte y conexión eléctrica, instalado en la placa base, que se
usa para fijar y conectar un microprocesador. Se utiliza en equipos de arquitectura
abierta, donde se busca que haya variedad de componentes permitiendo el cambio
de la tarjeta o el integrado.
La ranura de memoria RAM
Las ranuras de memoria RAM
son los conectores en los cuales se conectan los módulos de memoria principal
del ordenador. A estos conectores también se les denomina bancos de memoria.
Puerto
SATA (serial ATA)
Serial ATA es el nuevo estándar de conexión de discos duros.
Hasta hace relativamente poco tiempo, en el mercado del consumo se hacía uso
del puerto IDE en los estándares ATA (también llamado Parallel ATA), del que
existen variedades de hasta 133MBytes/seg teóricos. Dicho tipo de conexión
consiste en unas fajas planas (de 40 u 80 hilos, dependiendo de las
especificaciones de ATA) a las cuales se pueden conectar hasta dos discos duros
(o unidades ópticas).
Serial ATA, la nueva tecnología, es totalmente compatible con
la anterior, de manera que no habrá problemas de compatibilidad con los
sistemas operativos. De hecho se pueden encontrar conversores con el formato
antiguo, ya que no solo se trata de un cambio en el formato de los conectores,
sino también en el tipo de puerto (mientras que un puerto IDE trabaja como un
puerto Paralelo, SATA es un tipo de puerto Serie).
Puertos
Externos
Puerto
PS/2:
El conector PS/2 o puerto
PS/2 toma su nombre de la serie de ordenadores IBM Personal System 2 que es
creada por IBM en 1987, y empleada para conectar teclados y ratones. Muchos de
los adelantos presentados fueron inmediatamente adoptados por el mercado del
PC, siendo este conector uno de los primeros.
Puerto
USB:
Un puerto USB es una entrada
o acceso para que el usuario pueda compartir información almacenada en
diferentes dispositivos como una cámara de fotos, un pendrive, entre otros, con
un computador.
Puerto
VGA:
La sigla VGA proviene de
("Video Graphics Array ó Video Graphics Adapter"), lo que traducido
significa arreglo gráfico de video ó adaptador gráfico de video. Se trata de un
conector semitrapezoidal con 15 terminales, que se encarga de enviar las
señales referentes a los gráficos desde la computadora hasta una pantalla para
que sean mostrados al usuario. Por el hecho de permitir la transmisión de datos
hacia un dispositivo externo , desde la computadora, se le denomina puerto.
Puerto
Paralelo:
Un puerto paralelo es una
interfaz entre una computadora y un periferico, cuya principal característica
es que los bits de datos viajan juntos, enviando un paquete de byte a la vez.
Es decir, se implementa un cable o una vía física para cada bit de datos
formando un bus. Mediante el puerto paralelo podemos controlar también
periféricos como focos, motores entre otros dispositivos, adecuados para
automatización.
Puerto
Serial:
puerto serial es una
interfaz de comunicaciones de datos digitales, frecuentemente utilizado por
computadoras y periféricos, donde la información es transmitida bit a bit
enviando un solo bit a la vez, en contraste con el puerto paralelo que envía
varios bits simultáneamente. La comparación entre la transmisión en serie y en
paralelo se puede explicar usando una analogía con las carreteras.
Puerto
RJ45:
La sigla RJ-45 significa
("Registred Jack 45") ó Conector 45 registrado. Es un conector de
forma especial con 8 terminales, que se utilizan para interconectar
computadoras y generar redes de datos de área local (LAN - red de computadoras
cercanas interconectadas entre sí). Se les llama puertos porque permiten la
transmisión de datos entre un la red (periférico), con las computadoras.
Puerto
HDMI:
Es una norma de audio y
vídeo digital cifrado sin compresión apoyada por la industria para que sea el
sustituto del euroconector. HDMI provee una interfaz entre cualquier fuente de
audio y vídeo digital como podría ser un sintonizador TDT, un reproductor de
Blu-ray, un Tablet PC, un ordenador (Microsoft Windows, Linux, Apple Mac OS X,
etc.) o un receptor A/V, y monitor de audio/vídeo digital compatible, como un
televisor digital (DTV).
Puertos
de audio
El puerto de audio tiene la
función de capturar audio procedente del exterior, grabar señales de audio,
reproducir sonido hacia bocinas y capturar la señal del micrófono, consta de un
conector cilíndrico con 2 ó 3 terminales que permite la transmisión de datos a
un dispositivo externo (periférico), básicamente bocinas y micrófonos, desde la
computadora; por ello se le denomina puerto.
El puerto Jack 3.5 mm.
compite actualmente contra el conector HDMI que es capaz de transmitir audio y
video simultáneamente.
Figura 1. Puerto de audio
integrado en la tarjeta principal ("motherboard") ó en la tarjeta de
sonido.
Figura 2. Símbolo del puerto
de audio.
Figura 3. Conector Jack M de
3.5 mm. en el cable del dispositivo.
